Δομικός Βελτιστοποιημένος Σχεδιασμός Πενταστρωματικών Σωλήνων Θέρμανσης Υπογείου με Συμπίεση
Εισαγωγή: Η ανάγκη για πολυεπίπεδα συστήματα σωλήνων
Τα συστήματα θέρμανσης δαπέδου απαιτούν αποδοτικές, ανθεκτικές και θερμικά σταθερές λύσεις σωληνώσεων.
Οι παραδοσιακοί σωλήνες ενός επιπέδου συχνά δυσκολεύονται να καλύψουν τις απαιτήσεις μακροχρόνιας απόδοσης.
Οι σωλήνες πέντε στρωμάτων που εξωθούνται συνδυασμένα αντιμετωπίζουν αυτό το κενό προσφέροντας ανεπτυγμένες μηχανικές και φραγμένες ιδιότητες.
Αυτό το άρθρο εξετάζει τη βελτιστοποίηση τέτοιων δομών αγωγών για την βελτίωση της απόδοσης στα συστήματα θέρμανσης.
It focuses on materials, design configurations, and the functional benefits of each layer.

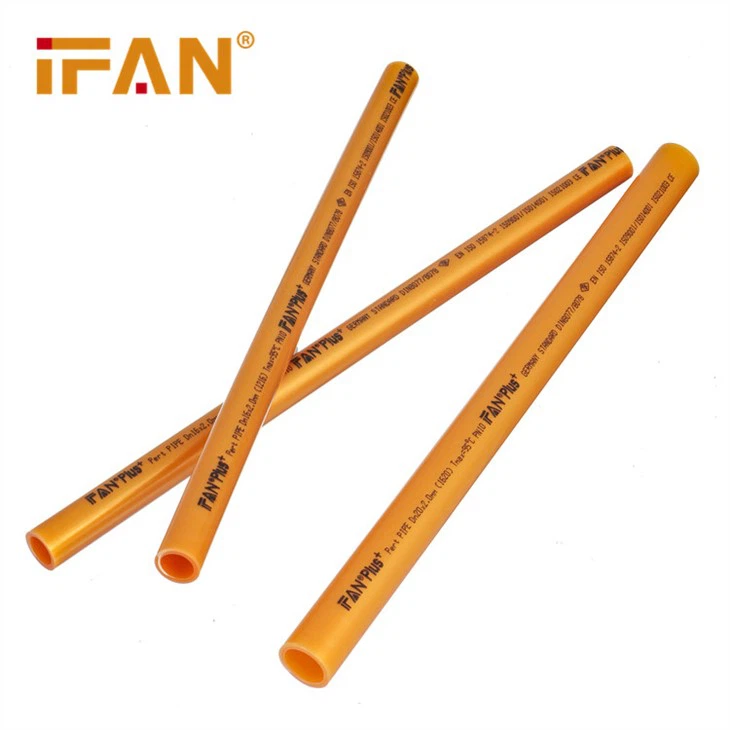

Basic Structure of Five-Layer Co-Extruded Pipes
Μια τυπική σωλήνα πέντε επιπέδων θέρμανσης δαπέδου περιλαμβάνει τα εξής:
Εσωτερικό στρώμα (στρώμα υπηρεσίας)
Επικαλυπτική στρώση 1
EVOH στρώμα φραγής οξυγόνου
Επικαλυπτική στρώση 2
Εξωτερικός προστατευτικός στρώμα
Κάθε στρώση εξυπηρετεί μια συγκεκριμένη λειτουργία: θερμική αντίσταση, αποτροπή οξυγόνου ή μηχανική προστασία.
Η συγχωνευμένη εξώθηση επιτρέπει σε αυτές τις στρώσεις να σχηματίζονται ταυτόχρονα σε μια συνεχή διαδικασία παραγωγής.
Η συμβατότητα υλικών και η αντοχή συγκόλλησης είναι κλειδιά για τη δομική σταθερότητα.
Ο βελτιστοποιημένος σχεδιασμός εξασφαλίζει ομοιόμορφο πάχος και ελαχιστοποιεί τον κίνδυνο αποκόλλησης.
Επιλογή Υλικών και Συμβατότητα
Το βασικό υλικό είναι συχνά PEX ή PE-RT λόγω των εξαιρετικών θερμικών και μηχανικών ιδιοτήτων.
Η EVOH (πολυμερές αιθυλενίου-βινυλικής αλκοόλης) χρησιμοποιείται ως φράγμα οξυγόνου χάρη στην χαμηλή της διαπερατότητα.
Οι συγκολλητικές στρώσεις πρέπει να συνδέονται αποτελεσματικά τόσο με το EVOH όσο και με τις γειτονικές στρώσεις που βασίζονται σε PE.
Οι εξωτερικές στρώσεις μπορεί να περιλαμβάνουν ενώσεις ανθεκτικές στις υπεριώδεις ακτίνες για βελτιωμένη αντοχή σε εκτεθειμένες συνθήκες.
Material selection affects cost, production speed, and long-term performance.
Η συμβατότητα μεταξύ των στρωμάτων εξασφαλίζει αντοχή, μειώνει την εσωτερική πίεση και υποστηρίζει την επεκτάσιμη διάρκεια ζωής.
Η διάχυση του οξυγόνου μπορεί να οδηγήσει σε διάβρωση σε μεταλλικά εξαρτήματα όπως οι συλλέκτες και οι αντλίες.
Το EVOH επιλέγεται για την υψηλή του αντίσταση στη διείσδυση οξυγόνου, που είναι κρίσιμη σε κλειστά συστήματα.
Το ιδανικό πάχος στρώματος EVOH κυμαίνεται από 2 mm έως 0.4 mm για μέγιστη απόδοση.
However, too thick a layer may cause flexibility loss and manufacturing challenges.
Therefore, careful calibration of the extrusion process is essential.
Η τοποθέτηση των στρωμάτων πιο κοντά στον εξωτερικό τοίχο είναι επίσης σημαντική για την αποδοτικότητα της ασπίδας.
Καινοτομία στην Επικαλυπτική Στρώση
Οι συγκολλητικές στρώσεις συχνά παραμελούνται αλλά είναι ζωτικής σημασίας για τη συγκόλληση των στρωμάτων.
Poor adhesion results in delamination, leaks, and mechanical failure.
Οι τροποποιημένες πολυαιθυlene συγκολλητικές ουσίες χρησιμοποιούνται συνήθως για να εξασφαλίσουν τη συμβατότητα με τη EVOH και την PEX/PE-RT.
Οι πρόσφατες καινοτομίες περιλαμβάνουν τη χρήση στρωμάτων σύνδεσης με επιπλέον ευελιξία και βελτιωμένη αντοχή σε τάσεις.
Η βελτιστοποίηση της συγκολλητικής στρώσης δεν βελτιώνει μόνο τη μακροχρόνια αντοχή, αλλά απλοποιεί επίσης την περιέλιξη και εγκατάσταση σωλήνων.
These improvements also support lower production temperatures, reducing energy consumption.
Θερμικές και Μηχανικές Βελτιώσεις Απόδοσης
Η πεντα층η δομή πρέπει να αντέχει σε διακυμαινόμενα θερμικά φορτία για δεκαετίες.
Οι βελτιστοποιημένοι σωλήνες εμφανίζουν υψηλή αντίσταση στην παραμόρφωση, στις ρωγμές και στη θερμική παραμόρφωση.
Οι σχεδιασμοί που εξωθούνται ταυτόχρονα μπορούν να διατηρήσουν συνεχή λειτουργία σε θερμοκρασίες έως 95 βαθμούς Κελσίου.
Οι δοκιμές πίεσης έκρηξης επιβεβαιώνουν τη δομική ακεραιότητα υπό εσωτερικές πιέσεις έως 10 bar.
Εξωτερικά προστατευτικά στρώματα προστατεύουν από μηχανική φθορά και πιθανή ζημία από UV.
Η ενισχυμένη μηχανική αντοχή μειώνει τον κίνδυνο ζημιάς κατά τη μεταφορά και την εγκατάσταση.
Βελτιστοποίηση Διαδικασίας Κατασκευής
Η παραγωγή σωλήνων πέντε στρωμάτων με συνεργασία απαιτεί ακριβή έλεγχο θερμοκρασίας και πίεσης.
Ο σχεδιασμός του καλουπιού πρέπει να εξασφαλίζει ομοιόμορφη ροή και κατανομή στρώσεων σε όλα τα στρώματα.
Οι προηγμένα συστήματα πολλαπλών εκτυπωτών επιτρέπουν την παρακολούθηση και προσαρμογή του πάχους των στρωμάτων σε πραγματικό χρόνο.
Ο έλεγχος ποιότητας σε απευθείας σύνδεση περιλαμβάνει μέτρηση διαμέτρου με λέιζερ, ανίχνευση σφαλμάτων με υπερήχους και δοκιμή πίεσης.
Η υλική σπατάλη ελαχιστοποιείται μέσω συστημάτων ελέγχου ανατροφοδότησης και αποτελεσματικών διαδικασιών εκκίνησης.
Η αυτοματοποίηση και η παρακολούθηση σε πραγματικό χρόνο βελτιώνουν την συνέπεια και μειώνουν τα ποσοστά ελαττωμάτων.
Οι σωλήνες υποδαπέδιας θέρμανσης πέντε στρωμάτων με συν-έκχυση αντιπροσωπεύουν ένα τεχνολογικό άλμα στα συστήματα σωληνώσεων.
Structural optimization enhances durability, safety, and energy efficiency.
With growing demand for sustainable and low-maintenance heating systems, optimized pipe design is essential.
Η μελλοντική έρευνα θα επικεντρωθεί πιθανότατα σε βιολογικά υλικά και ανακυκλωσιμότητα.
Η ενσωμάτωση έξυπνων αισθητήρων για ανίχνευση διαρροών ή θερμοκρασίας μπορεί να βελτιώσει περαιτέρω τη λειτουργικότητα.
Η πρόοδος της τεχνολογίας συμπαξής εξώθησης θα συνεχίσει να διαμορφώνει τις λύσεις θέρμανσης επόμενης γενιάς.
Ένας καλά βελτιστοποιημένος πενταπλός σωλήνας δεν είναι απλώς ένα προϊόν - είναι ένα υψηλής απόδοσης συστατικό του συστήματος.
